产品介绍

产品名称：

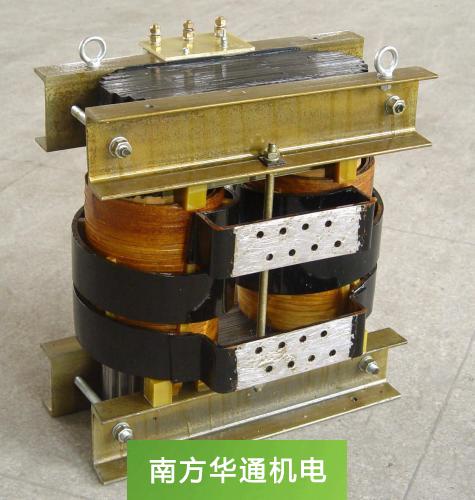

特殊定做变压器

产品编号：

W0022

产品规格：

机身容量：

20KVA

输入电压：

220

输出电压：

220

：

参数7

参数8

参数9

参数10

产品简介：

变压器是我公司多年来采用优质材料和先进的技术而生产，采用日本进口的晶粒取向性矽钢片，真空含浸凡立水处理所生产出来的变压器噪音低，损耗小，寿命长，体积小，外观新颖，电压变动低

浏览次数：

2201

浏览同类产品

上一页：BK控制变压器

下一页：单相环形变压器

产品介绍
技术参数
功能特点
选用材料
使用场合

主要技术特征 (DG、SG单三相干式变压器)

      1、输入电压：额定电压±10%
      2、输出电压：额定电压+5%（容载）
      3、效率：≥95%
      4、波形失真：无附加波形失真
      5、功能：具有输入电压、输出电压、电流等指示
      6、保护：具有过流保护
      7、可长期连续长期无人值守工作
      8、绝缘电阻：≥50MΩ
      9、电气强度：工频正弦电压2000V历时一分钟无击穿及闪络现象
      10、过载能力：二倍的额定电流，维持一分钟。

变压器--外形尺寸 (DG、SG单三相干式变压器)

型号(KVA)	外形尺寸长×宽×高(cm)	安装尺寸(cm)	外壳尺寸长×宽×高(cm)	变压器重量(kg)
SG-10	42×21×42	135×310	70×35×77	90
SG-20	52×24×52	155×400	70×35×77	180
SG-30	55×28×65	165×400	80×40×87	220
SG-40	61×30×65	170×400	80×40×87	265
SG-50	61×30×65	175×400	100×50×104.5	295
SG-60	70×32×66	190×450	100×50×104.5	370
SG-70	70×32×66	190×450	100×50×104.5	400
SG-80	70×35×67	195×450	100×50×104.5	450
SG-100	75×35×68	210×450	100×50×104.5	490
SG-120	75×35×68	215×450	100×50×104.5	520
SG-150	85×37×68	230×450	120×65×114.5	650
SG-200	95×45×68	290×450	120×65×114.5	850
SG-250	95×45×83	290×450	120×70×124.5	1080
SG-300	105×45×95	290×450	120×70×124.5	1350

1、使用频率：50 / 60HZ ；

　　2、空载电流：< 4 % ；

　　3、耐压强度：2000V / min无击穿；测试仪器：YZ1802 耐压试验仪（20mA ) ；

　　4、绝缘等级：F级（特殊等级可定制）；

　　5、绝缘电阻：≥2M欧姆测试仪器：ZC25B 一4 型兆欧表<1000 V )；

　　6、连接方式：Y/Y 、△/Y0 、Yo/△，自耦式（可选）；

　　7、线圈允许温升：I00K；

　　8、散热方式：自然风冷或温控自动散热；

　　9、噪音系数：≤30dB

在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。

干式隔离变压器是本厂在参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型电力变压器，从300VA到1600KVA之间，符合IEC439、GB5226等国际、国家标准，绕组采用脱胎整列绕制方法；变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达到国内外先进水平。

　工作环境

　　O - 4O ℃ ，相对湿度< 80 %

　　海拔高度：不超过2500 米。

　　避免遭受雨水、湿气、高温、高热或直接日照。其散热通风孔与周边物体应有不小于40cm 的距离。

　　防止工作在腐蚀性液体、或气体、尘埃、导电纤维或金属细屑较多的场所。

　　防止工作在振动或电磁干扰场所。

　　避免长期倒置存放和运输，不能受强烈的撞击。
